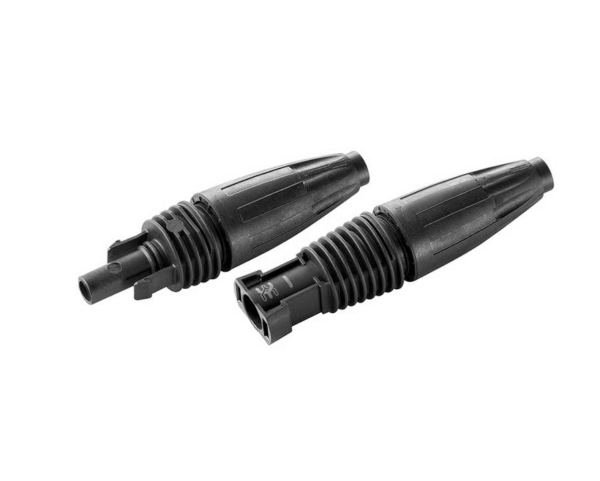

Weidmüller PV-Stick Solarstecker Set 4–6 mm² – 1 Paar, werkzeuglos

Artikelnummer: 814
Kategorie: Kabel und Stecker

Weidmüller PV-Stick Solarstecker-Set 4–6 mm² – 1 Paar für die schnelle und zuverlässige DC-Verbindung von Photovoltaikanlagen. Hochwertige, crimpfreie PV-Steckverbinder mit innovativer PUSH IN-Anschlusstechnik für die einfache Kabelkonfektionierung ohne Crimpzange.

Original Weidmüller PV-Stick – hochwertige Markensteckverbinder
Stecker und Buchse – vollständiges Steckverbinder-Set
4 und 6 mm² – für geeignete PV-Solarleitungen
Crimpfreie Anschlusstechnik – keine Crimpzange erforderlich
1.500 V DC / 30 A – für moderne PV-Systeme
IP65 / IP68 – im korrekt gesteckten Zustand
5,4–7,6 mm Kabelaußendurchmesser – für kompatible Solarleitungen
Schnelle Montage – einfache Kabelkonfektionierung nach Herstellervorgabe

5,90 €

inkl. - §12 Abs. 3 UStG , zzgl.

Mehrwertsteuerbefreiung (§12 Abs. 3 UStG)

Sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Datenblatt (1)

Weidmüller PV-Stick Solarstecker-Set 4–6 mm² – Stecker & Buchse

Das Original Weidmüller PV-Stick Solarstecker-Set bietet eine hochwertige und zuverlässige Verbindungslösung für die DC-Verkabelung moderner Photovoltaikanlagen. Das Set besteht aus einem PV-Stick Stecker und einer passenden Buchse und eignet sich für kompatible Solarkabel mit 4 mm² oder 6 mm² Leiterquerschnitt.

Die innovative PUSH IN-Anschlusstechnik ermöglicht die Kontaktierung der vorbereiteten Solarleitung ohne zusätzliche Crimpzange. Dadurch wird die Kabelkonfektionierung vereinfacht und der Montageaufwand reduziert. Die robuste Konstruktion ist für den langfristigen Einsatz in Photovoltaikanlagen ausgelegt.

Die Steckverbinder sind für eine Bemessungsspannung von 1.500 V DC und einen Bemessungsstrom von 30 A ausgelegt. Im korrekt gesteckten Zustand bieten sie die Schutzarten IP65 und IP68. Für eine sichere Installation müssen der Leiterquerschnitt und der Kabelaußendurchmesser zur Steckverbinderausführung passen.

Ihre Vorteile auf einen Blick

Original Weidmüller PV-Stick: Bewährte Markensteckverbinder für professionelle PV-Installationen.
Komplettes Steckverbinder-Set: Ein Solarstecker und eine passende Solarbuchse.
Für 4 und 6 mm²: Geeignet für kompatible Solarkabel mit entsprechendem Leiterquerschnitt.
Crimpfreie Anschlusstechnik: Keine zusätzliche Crimpzange für die Kontaktierung erforderlich.
Hohe Schutzart: IP65 und IP68 im korrekt gesteckten Zustand.
1.500 V DC / 30 A: Für die DC-Verkabelung moderner Photovoltaikanlagen.
Robuste Verarbeitung: Für den langfristigen Einsatz im Außenbereich.
Schnelle Kabelkonfektionierung: Zeitersparende Montage nach Herstellervorgabe.

Technische Daten

Produkttyp	PV-Steckverbinder-Set
Hersteller	Weidmüller
Produktserie	PV-Stick
Herstellerartikelnummer	1422030000
EAN	4050118225723
Leiterquerschnitt	4–6 mm²
Kabelaußendurchmesser	5,4–7,6 mm
Bemessungsspannung	1.500 V DC (IEC)
Bemessungsstrom	30 A
Anschlusstechnik	Crimpfrei / PUSH IN
Schutzart, gesteckt	IP65 / IP68 (1 m, 60 min)
Berührungsschutz, offen	IP2X
Temperaturbereich	-40 °C bis +85 °C
Kabeltyp	PV-Solarleitung gemäß Herstellervorgabe
Prüfnorm	IEC 62852
Zulassung	TÜV Rheinland
Lieferform	1 Set (Stecker und Buchse)

Die technischen Angaben beziehen sich auf das Weidmüller PV-STICK SET mit der Herstellerartikelnummer 1422030000. Maßgeblich sind die aktuelle Montageanleitung und die technischen Vorgaben des Herstellers. Die Eignung des verwendeten Solarkabels muss vor der Montage geprüft werden.

Einsatzbereiche

Das Weidmüller PV-Stick Solarstecker-Set eignet sich zur fachgerechten Konfektionierung und Verbindung kompatibler PV-Solarleitungen in privaten, gewerblichen und industriellen Photovoltaikanlagen.

DC-seitige Verkabelung von Photovoltaikanlagen
Herstellung von PV-Verbindungsleitungen
Verbindung kompatibler Solarkabel
Photovoltaikanlagen auf Wohngebäuden
Gewerbliche und industrielle PV-Anlagen
Freiflächen-Photovoltaikanlagen

Einfache Montage ohne Crimpzange

Die PV-Stick Steckverbinder ermöglichen die schnelle und zuverlässige Konfektionierung geeigneter Solarkabel ohne den Einsatz einer Crimpzange. Das vereinfacht die Montage und reduziert den Bedarf an speziellen Crimpwerkzeugen.

Ihr Vorteil: Dank der crimpfreien PUSH IN-Anschlusstechnik können geeignete PV-Leitungen nach entsprechender Vorbereitung direkt kontaktiert werden.

Der Leiter muss entsprechend der Weidmüller-Montageanleitung abisoliert und eingeführt werden. Die Kabelverschraubung ist anschließend mit dem vorgeschriebenen Drehmoment anzuziehen. Geeignetes Abisolierwerkzeug und die Beachtung aller Herstellervorgaben bleiben erforderlich.

Lieferumfang

1 × Weidmüller PV-Stick Solarstecker
1 × Weidmüller PV-Stick Solarbuchse
Lieferung als vollständiges Steckverbinder-Paar
Ohne Solarkabel und Montagewerkzeug

Wichtige Hinweise

Die Installation muss durch entsprechend qualifizierte Fachkräfte unter Beachtung der geltenden Vorschriften und der Weidmüller-Montageanleitung erfolgen. Die Steckverbinder dürfen nicht unter Last getrennt werden.

Steckverbinder unterschiedlicher Hersteller dürfen nicht ohne ausdrückliche Freigabe miteinander kombiniert werden. Vor der Installation müssen der Leiterquerschnitt, der Kabelaußendurchmesser und die Kabelausführung auf ihre Eignung geprüft werden.

Maßgeblich sind die technischen Daten und die Montageanleitung des Herstellers. Die angegebenen Schutzarten gelten nur bei ordnungsgemäßer Montage und korrekt gesteckter Verbindung.
