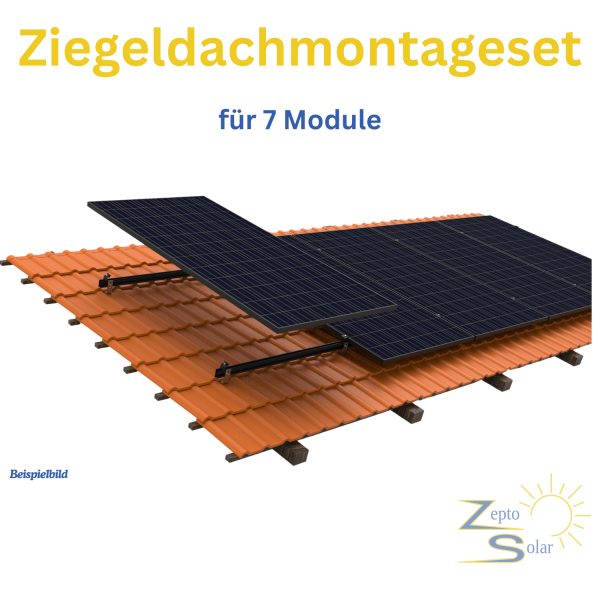

Schrägdach Montageset für 7 Solarmodule

Artikelnummer: 418
Kategorie: Montagematerial

Komplettes PV Montagesystem für 7 Solarmodule auf dem Ziegeldach – für die Hochkant-Montage nebeneinander in einer Reihe. Das geprüfte Montagesystem aus Deutschland kombiniert stabile Aluminium-Montageschienen mit 3-fach verstellbaren Edelstahl-Dachhaken und montagefreundlichen KlickFix-Modulklemmen.

Komplettset für 7 PV-Module in einer Reihe
Für Ziegeldächer mit geeigneter Sparrenkonstruktion
Geprüftes Montagesystem aus Deutschland
3-fach verstellbare Edelstahl-Dachhaken
Stabile Aluminium-Montageschienen 40 × 40 mm
KlickFix-End- und Mittelklemmen für eine einfache Modulbefestigung
Alle benötigten Einschlagverbinder bereits im Set enthalten
Schwarze Modulklemmen und Endkappen für einen sauberen Abschluss
Bebilderte Montageanleitung inklusive

Passend zusammengestellt: Jeder Schienenstrang wird aus drei 2,40-m-Schienen und einer 1,20-m-Schiene aufgebaut. Alle benötigten Einschlagverbinder für die Schienenstöße sind bereits im Lieferumfang enthalten.

329,90 €

inkl. - §12 Abs. 3 UStG , zzgl.

Mehrwertsteuerbefreiung (§12 Abs. 3 UStG)

Sofort verfügbar
Lieferzeit: 3 - 7 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

PV Montagesystem für 7 Module auf Ziegeldach

Mit diesem kompletten PV Montagesystem für 7 Solarmodule erhalten Sie eine aufeinander abgestimmte PV-Unterkonstruktion für die Hochkant-Montage von sieben Photovoltaikmodulen nebeneinander auf einem geeigneten Ziegeldach.

Das geprüfte Montagesystem aus Deutschland kombiniert stabile Aluminium-Montageschienen mit 3-fach verstellbaren Edelstahl-Dachhaken sowie montagefreundlichen KlickFix-End- und Mittelklemmen. Alle benötigten Komponenten sind passend für die Montage von sieben PV-Modulen in einer durchgehenden Reihe zusammengestellt.

Ihre Vorteile auf einen Blick

Komplettset: Montagesystem für 7 PV-Module
Hochkant-Montage: sieben Solarmodule nebeneinander in einer Reihe
Für Ziegeldächer: zur Befestigung an einer geeigneten Sparrenkonstruktion
Geprüftes Montagesystem: System aus Deutschland
Robuste Materialien: Aluminium-Montageschienen und Edelstahl-Dachhaken
Flexibel einstellbar: 3-fach verstellbare Dachhaken
Einfache Modulbefestigung: KlickFix-End- und Mittelklemmen
Schienenverbinder inklusive: alle erforderlichen Einschlagverbinder enthalten
Saubere Optik: schwarze Modulklemmen und Endkappen
Montagehilfe inklusive: bebilderte Montageanleitung bei jedem Kauf

Stabile PV-Unterkonstruktion für das Ziegeldach

Die Edelstahl-Dachhaken stellen die Verbindung zwischen der geeigneten Dachkonstruktion und den Aluminium-Montageschienen her. Durch ihre 3-fache Verstellbarkeit können die Dachhaken an unterschiedliche Montagesituationen auf dem Ziegeldach angepasst werden.

Zwei horizontal verlaufende Schienenstränge bilden die stabile Basis für die sieben hochkant angeordneten PV-Module. Die äußeren Modulseiten werden mit Endklemmen befestigt. Zwischen den einzelnen Solarmodulen kommen Mittelklemmen zum Einsatz.

Schienenaufteilung für 7 PV-Module

Jeder der beiden Schienenstränge wird aus drei 2,40-m-Montageschienen und einer 1,20-m-Montageschiene aufgebaut. Dadurch ergibt sich je Schienenstrang eine Gesamtlänge von 8,40 m.

Innerhalb eines Schienenstrangs entstehen drei Verbindungsstellen. Jede Verbindungsstelle wird mit 2 Einschlagverbindern ausgeführt.

Für den oberen Schienenstrang werden daher 6 Einschlagverbinder und für den unteren Schienenstrang ebenfalls 6 Einschlagverbinder benötigt. Insgesamt sind 12 Einschlagverbinder im Montageset enthalten.

Die benötigten Schienenverbinder sind bereits vollständig im Lieferumfang enthalten und müssen nicht separat bestellt werden.

KlickFix-System für eine einfache Modulmontage

Die vorkonfektionierten KlickFix-End- und Mittelklemmen ermöglichen eine komfortable Befestigung der PV-Module auf den Aluminium-Montageschienen.

Die vier Endklemmen fixieren die äußeren Seiten der Modulreihe. An den sechs Übergängen zwischen den sieben Solarmodulen werden insgesamt 12 Mittelklemmen eingesetzt.

Schwarze Modulklemmen und schwarze Endkappen sorgen zusätzlich für einen optisch sauberen Abschluss der PV-Unterkonstruktion.

Lieferumfang für 7 PV-Module

6 × Aluminium-Montageschiene 40 × 40 mm, Länge 2,40 m
2 × Aluminium-Montageschiene 40 × 40 mm, Länge 1,20 m
12 × Einschlagverbinder für die Verbindung der Montageschienen
16 × Edelstahl-Dachhaken, 3-fach verstellbar
32 × Tellerkopfschraube 8 × 100 mm
16 × Hammerkopfschraube
16 × Sperrzahnmutter
4 × KlickFix-Endklemme 30 mm, schwarz
12 × KlickFix-Mittelklemme, schwarz
4 × Endkappe 40 × 40 mm, schwarz
1 × Erdungsklemme
1 × bebilderte Montageanleitung

Für welche Anwendung ist das Montageset geeignet?

Das Montagesystem ist für die Hochkant-Montage von sieben Photovoltaikmodulen nebeneinander auf einem geeigneten Ziegeldach vorgesehen.

Es eignet sich für Photovoltaikanlagen, Erweiterungen bestehender PV-Anlagen oder Dachflächen, auf denen sieben Solarmodule in einer durchgehenden Reihe montiert werden sollen.

Technische Daten

Anzahl PV-Module	7 Module
Anordnung	7 Module in einer Reihe
Modulausrichtung	Hochkant
Dachart	Ziegeldach
Befestigungsart	Dachhaken an geeigneter Sparrenkonstruktion
Montageschienen	Aluminium, 40 × 40 mm
Schienenkonfiguration	6 × 2,40 m + 2 × 1,20 m
Schienenlänge je Strang	8,40 m
Schienenverbinder	12 Einschlagverbinder inklusive
Dachhaken	Edelstahl, 3-fach verstellbar
Modulklemmen	KlickFix, schwarz
Montageanleitung	Bebildert, inklusive

Bebilderte Montageanleitung inklusive

Zu jedem Montageset erhalten Sie eine bebilderte Montageanleitung. Sie zeigt den grundlegenden Aufbau des Montagesystems, unterstützt bei der Zuordnung der einzelnen Komponenten und erleichtert die Montage der PV-Unterkonstruktion.

Hinweise vor der Montage

Bitte prüfen Sie vor der Installation die örtlichen Gegebenheiten, die Beschaffenheit und Tragfähigkeit der Dachkonstruktion sowie die Montagevorgaben der verwendeten PV-Module. Die fachgerechte Befestigung der Unterkonstruktion ist entsprechend der jeweiligen Einbausituation sicherzustellen.

Sie möchten mehr als sieben Solarmodule montieren? Bei ZeptoSolar finden Sie passend zusammengestellte PV-Montagesysteme für Ziegeldächer für unterschiedliche Modulanzahlen.
