Trapezblech Montageset für 1 Modul

Artikelnummer: 406
Kategorie: Montagematerial

Komplettes PV Montagesystem für 1 Solarmodul auf dem Trapezblechdach – für die Hochkant-Montage. Das Montageset kombiniert kompakte Aluminium-Trapez-Kurzschienen mit EPDM-Auflage, Dünnblech-Bohrschrauben mit EPDM-Dichtscheibe und schwarzen KlickFix-Modulklemmen.

Komplettset für 1 PV-Modul in Hochkant-Ausrichtung
Für geeignete Trapezblechdächer
4 Aluminium-Trapez-Kurzschienen mit jeweils 0,40 m Länge
Nur 25 mm Profilhöhe für eine kompakte Unterkonstruktion
Vollständig mit EPDM beklebte Kurzschienen
4 Dünnblech-Bohrschrauben je Kurzschiene
Schrauben mit EPDM-Dichtscheibe für die Befestigung
KlickFix-Endklemmen in Schwarz für eine saubere Modulbefestigung
Erdungsklemme bereits enthalten
Bebilderte Montageanleitung inklusive

Komplett zusammengestellt: Kurzschienen, Befestigungsschrauben, Modulklemmen und Erdungsklemme sind bereits passend für die Montage eines PV-Moduls zusammengestellt.

64,90 €

inkl. - §12 Abs. 3 UStG , zzgl.

Mehrwertsteuerbefreiung (§12 Abs. 3 UStG)

Sofort verfügbar
Lieferzeit: 2 - 5 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

PV Montagesystem für 1 Modul auf Trapezblech

Mit diesem kompletten PV Montagesystem für 1 Solarmodul erhalten Sie eine kompakte und aufeinander abgestimmte PV-Unterkonstruktion für die Hochkant-Montage eines Photovoltaikmoduls auf einem geeigneten Trapezblechdach.

Das Montagesystem kombiniert stabile Aluminium-Trapez-Kurzschienen mit vollständig aufgebrachtem EPDM, passenden Dünnblech-Bohrschrauben mit EPDM-Dichtscheibe sowie schwarzen KlickFix-Endklemmen. Alle benötigten Komponenten sind passend für die Montage eines PV-Moduls zusammengestellt.

Ihre Vorteile auf einen Blick

Komplettset: Montagesystem für 1 PV-Modul
Hochkant-Montage: für ein hochkant ausgerichtetes Solarmodul
Für Trapezblech: kompakte Direktmontage auf geeigneten Trapezblechdächern
Kurze Aluminiumprofile: 4 Kurzschienen mit jeweils 0,40 m Länge
Kompakte Bauhöhe: nur 25 mm hohe Montageschienen
EPDM-Auflage: Kurzschienen vollständig mit EPDM beklebt
Vorgebohrte Ausführung: Kurzschienen mit 24 Bohrungen
4 Schrauben je Kurzschiene: insgesamt 16 Dünnblech-Bohrschrauben enthalten
Zusätzliche Abdichtung: Schrauben mit EPDM-Dichtscheibe
Einfache Modulbefestigung: schwarze KlickFix-Endklemmen
Montagehilfe inklusive: bebilderte Montageanleitung bei jedem Kauf

Kompakte PV-Unterkonstruktion für Trapezblech

Bei diesem Montagesystem kommen 0,40 m lange Aluminium-Trapez-Kurzschienen zum Einsatz. Die Kurzschienen bilden die Auflage- und Befestigungspunkte für das hochkant montierte PV-Modul.

Durch die kompakte Bauweise mit einer Profilhöhe von nur 25 mm kann auf durchgehende, mehrere Meter lange Montageschienen verzichtet werden.

Kurzschienen mit EPDM-Auflage

Die Aluminium-Kurzschienen sind auf der Unterseite vollständig mit EPDM beklebt. Dadurch befindet sich zwischen der Aluminium-Montageschiene und dem Trapezblech eine EPDM-Auflage.

Zusätzlich verfügen die verwendeten Dünnblech-Bohrschrauben über eine EPDM-Dichtscheibe.

4 Befestigungsschrauben je Kurzschiene

Jede der vier Trapez-Kurzschienen wird mit 4 Dünnblech-Bohrschrauben 6,0 × 25 mm befestigt. Damit sind im Komplettset insgesamt 16 Dünnblech-Bohrschrauben enthalten.

Die Befestigungsschrauben sind mit einer EPDM-Dichtscheibe ausgestattet und bereits in der benötigten Stückzahl Bestandteil des Montagesets.

KlickFix-System für eine einfache Modulmontage

Zur Befestigung des PV-Moduls werden 4 schwarze KlickFix-Endklemmen verwendet. Die Klemmen werden direkt in den dafür vorgesehenen Bereich der Aluminium-Kurzschienen eingesetzt.

Die schwarze Ausführung der Modulklemmen sorgt insbesondere in Kombination mit schwarzen Modulrahmen für einen optisch sauberen und unauffälligen Abschluss.

Lieferumfang für 1 PV-Modul

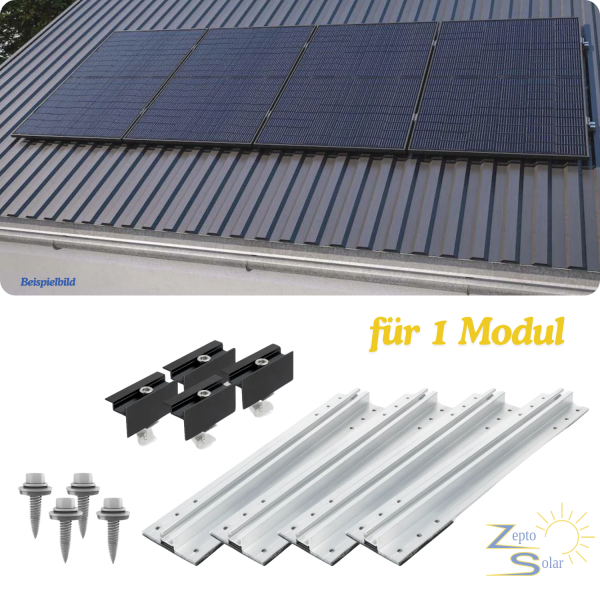

4 × Aluminium-Trapez-Kurzschiene, Länge 0,40 m
16 × Dünnblech-Bohrschraube 6,0 × 25 mm mit EPDM-Dichtscheibe
4 × KlickFix-Endklemme 30 mm, schwarz
1 × Erdungsklemme
1 × bebilderte Montageanleitung

Für welche Anwendung ist das Montageset geeignet?

Das Montagesystem ist für die Hochkant-Montage eines Photovoltaikmoduls auf einem geeigneten Trapezblechdach vorgesehen.

Durch die Verwendung kompakter Kurzschienen eignet sich das System beispielsweise für kleinere Photovoltaikanlagen, einzelne PV-Module, Erweiterungen bestehender Anlagen oder andere Anwendungen, bei denen ein einzelnes Solarmodul auf Trapezblech montiert werden soll.

Technische Daten

Anzahl PV-Module	1 Modul
Modulausrichtung	Hochkant
Dachart	Trapezblechdach
Montageart	Kurzschienen-Direktmontage
Kurzschienen	4 × 0,40 m
Profilhöhe	25 mm
Material Kurzschienen	Aluminium
Ausführung Kurzschienen	24-fach gelocht
EPDM	Kurzschienen vollständig mit EPDM beklebt
Befestigung je Kurzschiene	4 Dünnblech-Bohrschrauben
Befestigungsschrauben gesamt	16 Stück
Schraubenabmessung	6,0 × 25 mm
Schraubenabdichtung	EPDM-Dichtscheibe
Modulklemmen	KlickFix-Endklemmen, schwarz
Rahmenhöhe	30 mm
Erdungsklemme	1 Stück inklusive
Montageanleitung	Bebildert, inklusive

Bebilderte Montageanleitung inklusive

Zu jedem Montageset erhalten Sie eine bebilderte Montageanleitung. Sie unterstützt bei der Zuordnung der einzelnen Komponenten und zeigt den grundlegenden Aufbau des Montagesystems.

Hinweise vor der Montage

Bitte prüfen Sie vor der Installation die örtlichen Gegebenheiten, die Ausführung und Materialstärke des Trapezblechs, die Geometrie der Hochsicken sowie die statischen Anforderungen am jeweiligen Montagestandort.

Die Eignung der Dachkonstruktion und des Trapezblechs für die auftretenden Belastungen ist vor der Montage sicherzustellen. Zusätzlich sind die Montage- und Klemmvorgaben des verwendeten PV-Moduls zu beachten.

Bei ZeptoSolar finden Sie passend zusammengestellte PV-Montagesysteme für Trapezblechdächer für unterschiedliche Modulanzahlen.
